CAM1320 (이미지 센서용 카메라모듈)



---

안녕하세요, 오아시스전자 입니다.

상기 재고 구매에 대한 문의사항이 있으시면,

이메일이나 휴대폰으로 연락부탁드립니다.

감사합니다.



Hello, this is Oasis Electronics.

If you have any inquiries about purchasing the above inventory,

Please contact us by email or mobile phone.

Thank you.





E-mail(이메일): ngtsda@naver.com

Mobile(휴대전화): 010-6235-2983









★ Model Number (모델 번호) : CAM1320

★ Brand Name (메이커) : FriendlyElec

★ Description : 이미지 센서용 카메라모듈 (Cam Module for NanoPC-T4)

★ Condition: NEW, 미사용 제품



★ Q'ty (수량) : 860 pcs

★ Technical Data:

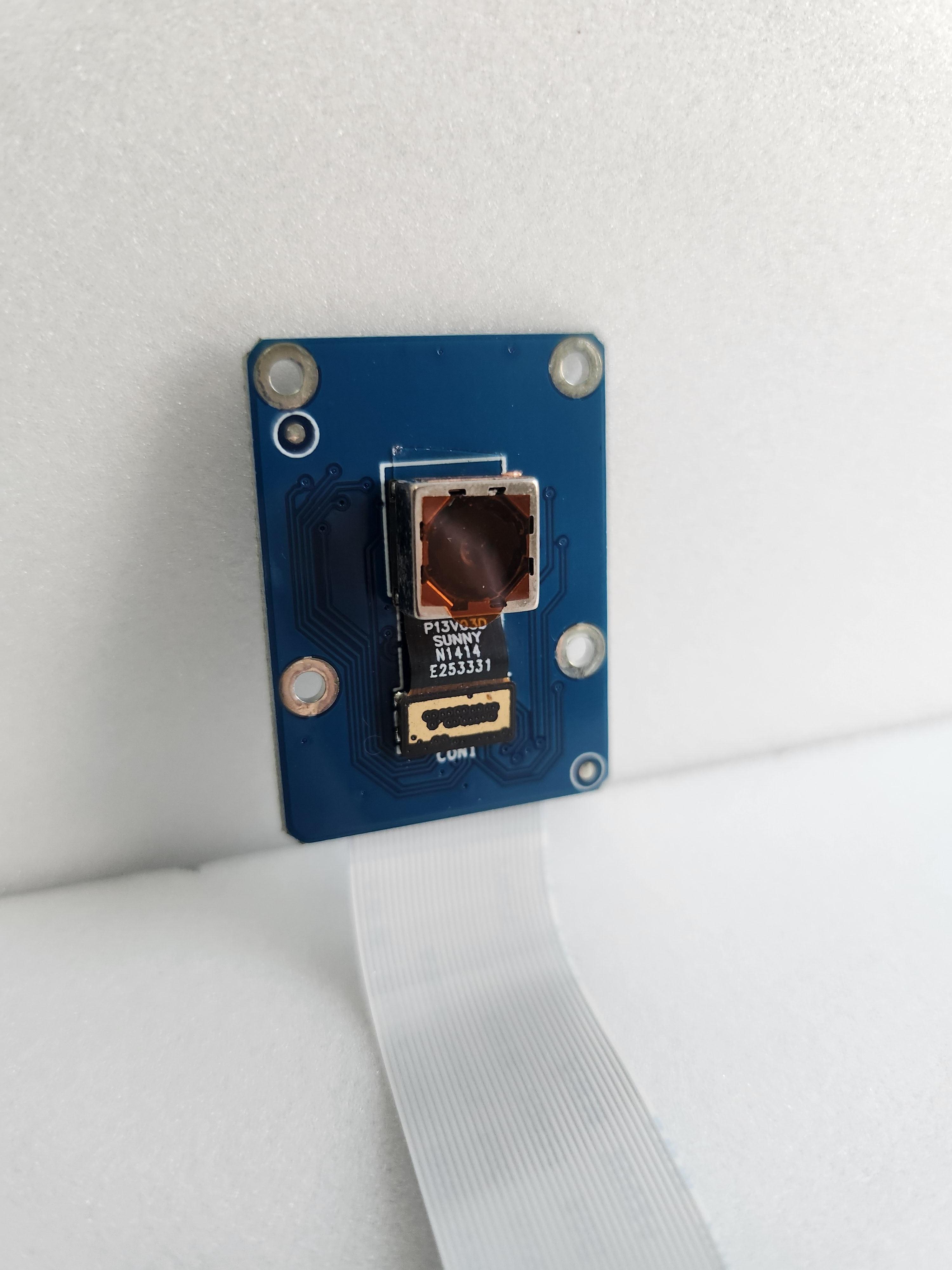

CAM1320 카메라 모듈은 Omni Vision의 13.2MP CMOS OV13850 모듈을 사용합니다.

MIPI-CSI 인터페이스가 있으며 최대 4224 x 3136 사진 촬영 및 13.2MP@30fps 비디오 녹화를 지원합니다.

자동 이미지 제어 기능(AFC, AWB, AEC 등)이 있습니다.

강력한 ISP 기능이 있는 NanoPC-T4와 함께 작동하면 스마트 제어, 자동 스마트 차량 및 무인 드론과 같은 애플리케이션에서 널리 사용할 수 있습니다.



카메라 모듈의 초점 거리는 2.94mm이고 시야각은 60도입니다. 크기는 33.7 x 25mm입니다.

직경 2.0mm의 장착 구멍이 4개 있습니다.

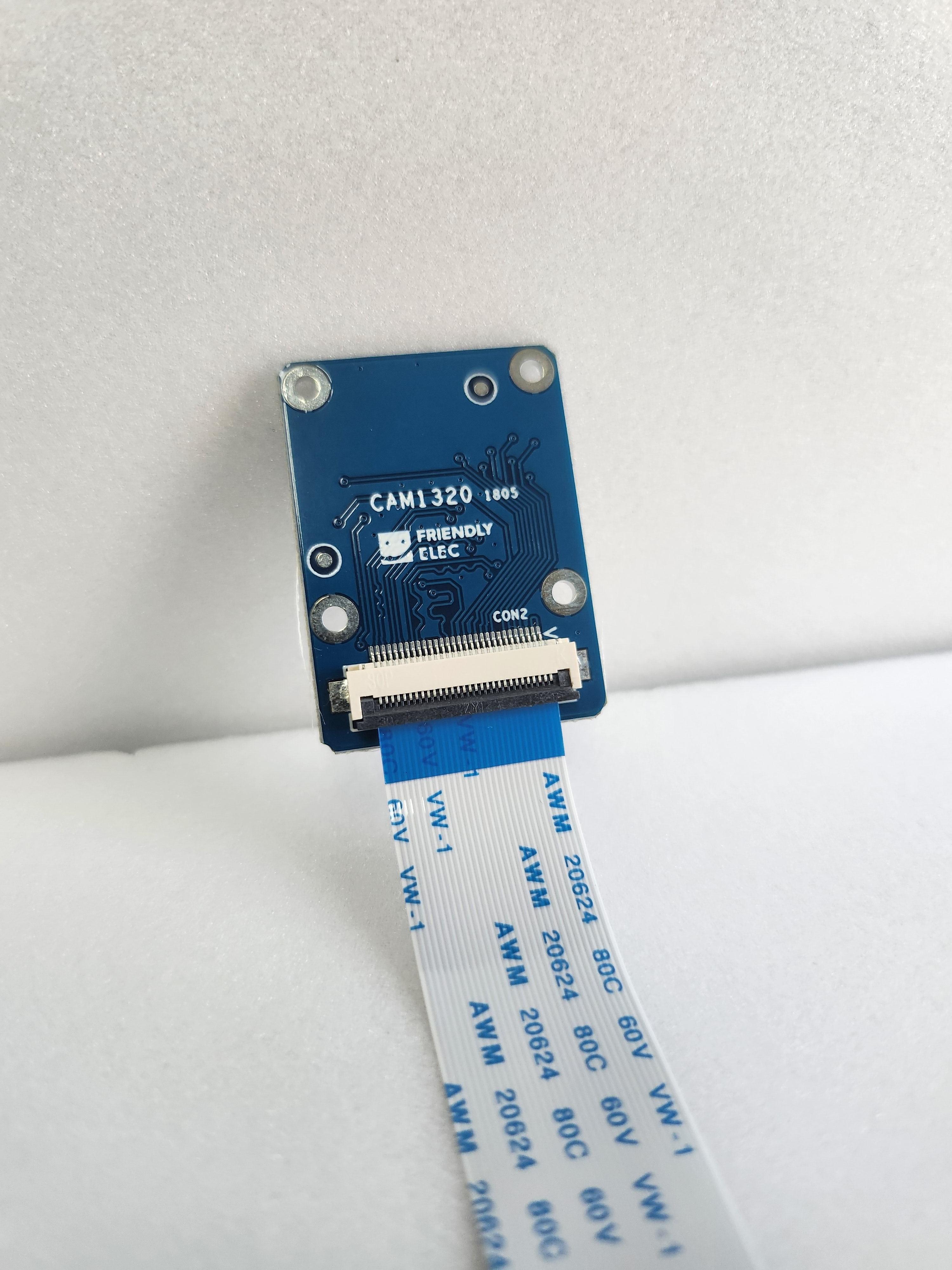

30핀 FPC 케이블로 호스트 장치에 연결됩니다.

NanoPC-T4 보드와 함께 작동하면 T4의 MIPI-CSI 인터페이스에서 직접 전원을 공급받을 수 있습니다.

The CAM1320 camera module uses Omni Vision's 13.2MP CMOS OV13850 module. It has MIPI-CSI interface and supports up to
4224 x 3136 photographing and 13.2MP@30fps video recording.
It has automatic image control functions: AFC, AWB and AEC etc.
Working with a NanoPC-T4 which has powerful ISP capabilities it can be widely used in applications such as smart control, automous smart
vehicles and unmanned drones.


Its camera module's focual length is 2.94mm and viewing angle is 60 degree. Its dimension is 33.7 x 25mm.
It has four mounting holes with 2.0mm in diameter.
It is connected to a host device with a 30-pin FPC cable.
When it works with a NanoPC-T4 board it can directly get power from T4'S MIPI-CSI interface.



Hardware Spec;

Array Size 4224 x 3136
Power Supply DVDD 1.2V
AVDD 2.8V
DOVDD 1.8V
VCM 2.8V

Power Active: 223mW
Requirements Standby: 300uW

Temperature Range Operating: -30 to 85 degree
Stable Image: 0 to 60 degree

Output Format 10bit RGT RAW output
Lens Size 1/3.06 inch
Input Clock Frequency 6~64Mhz
Image Output 13.2MP(4:3 - 4224 X 3136)
5MP(4:3 - 2592 X 1944)
1.9MP(4:3 - 1600 X 1200)
1080p(16:9 - 1920 X 1080)
720p(16:9 - 1280 X 720)
and more

Vedio Output(MP4) 1080p@30fps(1920x1080)
720p@30fps(1280x720)
CIF(352x288)

OS Support Android, Linux


Shipping List;

- 1 x Cam1320
- 1 x 30pin FPC Calbe
